封头法兰的直边到底是怎么计算的呢

最近收到朋友的询问，很多客户都不知道封头和法兰的直边是怎么计算的，接下来小编就为您解答一下这个问题，希望对加工封头的朋友有所帮助

从原理上来说：

第一点：1:3削边，降低结构不连续性，减少应力集中。

第二点是：封头弧段和筒体直段要有“材料”。有材料的意思是，材料只能多，不能少。以切线为界，弧段和直段的计算公式分别是封头公式和筒体公式。两个公式的值都保证了，是局部薄膜应力不超标的基础。注意观察上图，在连接处弧段厚度都是增厚的。而在直段处筒体厚度要么不变，要么增厚。
作者曾经对削边和“材料”进行过plane82单元，轴对称模型的有限元分析，只要满足了这两点。结构的强度就能够保证。
当然这一点如果采用ASME设计，PVElite的软件已经对封头直边进行了校核。SW6并没有这方面的校核。当出现特殊情况的，设计者要避免出现错误。

第二点我们在压力容器的管板设计中要注意这么一种情况，以下是一个项目中的真实案例：

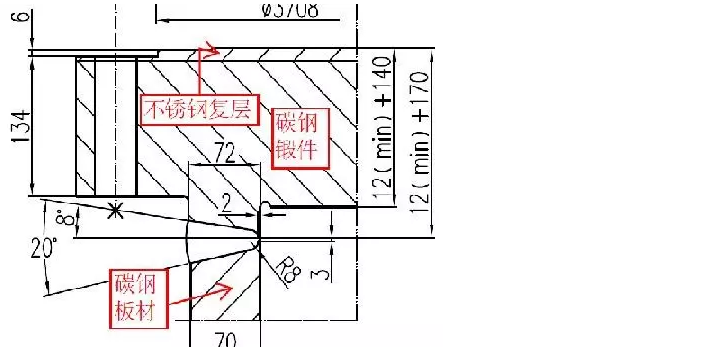

筒体是碳钢板材，管板是碳钢锻件+不锈钢复层。由于板材的许用应力较高，锻件许用应力较低，其凸肩直边段按照筒体计算公式会比筒体要厚。所以设计时将凸肩的厚度增厚了。
当不锈钢管板和碳钢筒体相连的时候，也有这个问题，需要注意复核直边段强度。
