椭圆封头怎么下料

作者:未知    来源:本站    发布时间:2019-08-08 13:34:09}    浏览量:293

作为一个封头厂一些封头方面的下料要有水准,不能随便下料,否则会既浪费材料又破费资金。所以下料也是一门学问,今天晟益封头带您来了解一下椭圆封头下料的方法。椭圆封头的毛坯厚度应考虑工艺减薄量,成形封头在实测中的最小厚度不得小于封头名义厚度减去钢板厚度负偏差C1,但当设计图样标注了封头成形后的最小厚度,可按实测的最小厚度不小于图样标注的最小厚度来验收。

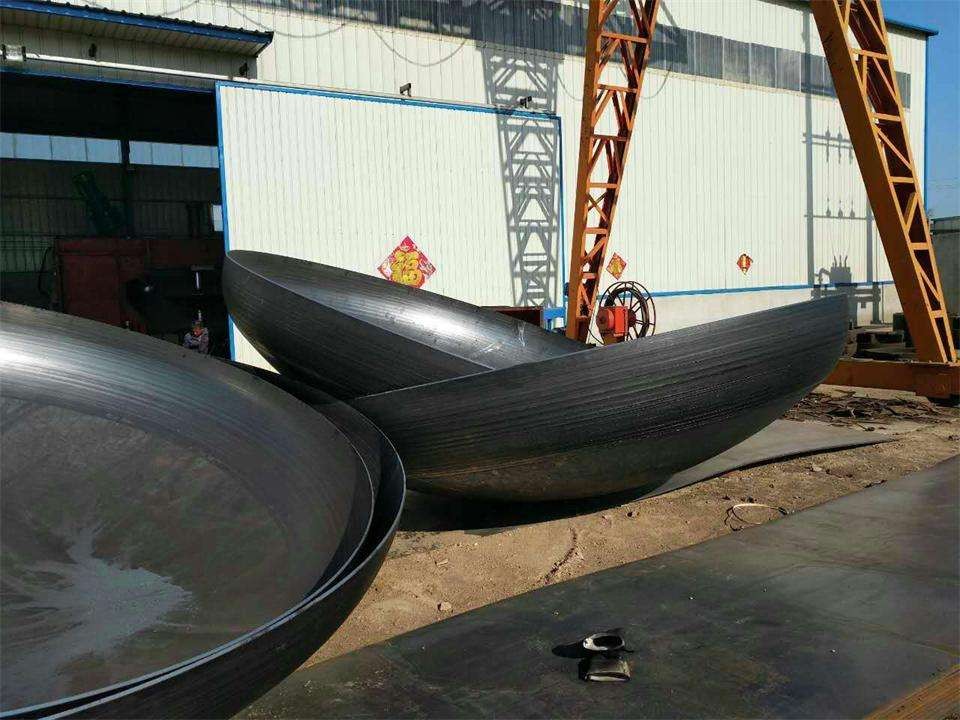

椭圆封头展示效果图:

椭圆封头



椭圆封头的下料方法:


 1.先画出主试图(1/2既可)和俯视图(1/4既可),


 2.在俯视图圆弧上等分若干等分,等分点与圆心连线。(注:靠近对称轴的为半份)


 3.在主视图上平行于封头底边分若干等份交与圆弧上,得交点a、b......


 4.由交点向俯视图逐点垂直引线在俯视图x轴上依次得交点a1、a2......


 5.在俯视图上,以圆心o为圆心,以o-a1、o-a2......为半径,画弧。在等分线上一次得交点a1a、a2a、......。


 在做椭圆封头的时候先做好图纸,然后下料的时候还是要多多总结经验,多请教,这样会事半功倍。感谢大家关注,希望对大家有所帮助。
