椭圆封头直边设置应该怎么操作

作者:封头阿骏    来源:封头厂家    发布时间:2019-04-12 16:29    浏览量:

最近小编收到很多朋友的咨询,大家一致在讨论椭圆封头直边设置应该怎么操作,接下里小编为您来讲解一下,希望对大家有所帮助


椭圆封头直边段的作用是什么?



一、椭圆封头受力分析


椭圆封头曲面部分与筒体连接后,在内压作用下,圆筒径向膨胀,椭圆壳底边径向收缩,在连接处产生剪应力和弯矩,这些应力与薄膜应力叠加,形成封头最大应力,直边段的设置,避免了封头处弯曲应力与筒体对接焊缝的应力叠加。

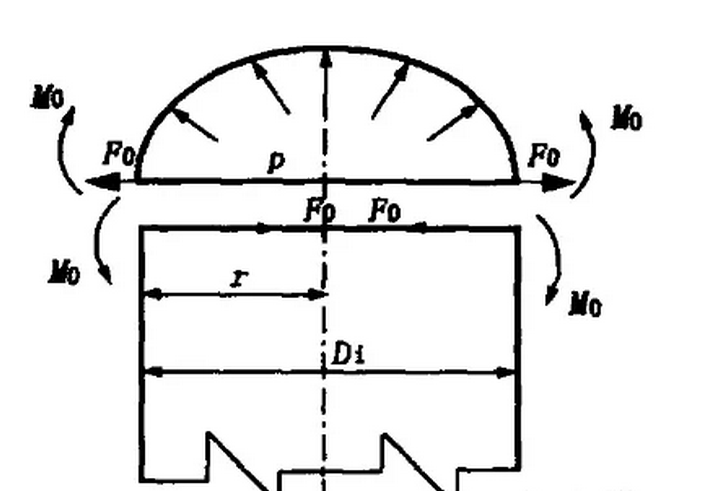

二:椭圆封头与筒体连接处受力图:




椭圆封头








三、椭圆封头制造分析


1.椭圆直边段的设置,有利于因成型后边缘折皱严重而难于修复时切割部分或全部直边;


2.椭圆直边段的设置,有利于封头与筒体组对时的装配;


3.椭圆直边段的设置,有利于RT无损检测的操作。


四、椭圆封头直边段高度


1.GB/T25198-20106.3.10中规定了椭圆形封头直边高度的要求,当封头公称直径DN≤2000mm时,直边高度h宜为25mm;当封头公称直径DN>2000mm时,直边高度h宜为40mm,直边高度公差为(-5%~10%h


2.笔者认为椭圆封头直边段高度还应与厚度有关,当δ≤10mm时,h宜为25mm;当10<δ≤30mm时,h宜为40mm;当δ>30mm时,h宜为50mm



总结:


以上就是小编为大家总结的关于椭圆封头直边的介绍,希望大家可以通过这篇文章可以提交对椭圆封头直接的了解,权属个人建议,请多海涵,多多交流。
